相關(guān)資訊
- 環(huán)氧地坪施工工藝詳解（通用）
- 地坪容易腐蝕怎么處理工藝工程
- 環(huán)氧樹(shù)脂地坪施工做法及常見(jiàn)問(wèn)題詳解
- 環(huán)氧防腐地坪施工工藝技術(shù)
- 廠房、車(chē)間、倉(cāng)庫(kù)地面起灰起塵的解決辦法
- 環(huán)氧地坪施工時(shí)需要注意什么
- 環(huán)氧地坪變色的解決方法
- 環(huán)氧地坪涂料厚度差異
- 雨季高溫，環(huán)氧地坪施工注意哪些問(wèn)題？
- 環(huán)氧地坪起泡原因與解決方法！
- 環(huán)氧地坪和混凝土密封固化劑哪個(gè)好
- 透水地面系統(tǒng)問(wèn)答
- 新建廠房地面為什么需要地坪固化處理？
- 環(huán)氧地坪變色的原因和解決方法
- 如何選擇合適的廠房地坪？廠房地坪施工
- 環(huán)氧地坪漆一公斤可以刷多少平方米?
咨詢熱線：
15252089548 孫經(jīng)理
客服QQ：22052099
郵箱： 22052099@qq.com
總公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
水性環(huán)氧地坪
- 產(chǎn)品簡(jiǎn)介：
環(huán)氧地坪漆一公斤可以刷多少平方米? 首先我們需要了解，環(huán)氧地坪漆的用量跟整體地面的質(zhì)量和造價(jià)都是息息相關(guān)的，所以先要做好工程預(yù)算，根據(jù)一公斤的環(huán)氧地坪漆能做多少
- 咨詢熱線：17312873553
-
產(chǎn)品詳情
聯(lián)系我們
隨著科學(xué)技術(shù)水平的發(fā)展和人民生活水平的提高，環(huán)境污染也在增加，特別是發(fā)展中國(guó)家。水污染、大氣污染、噪聲污染、放射性污染等正在侵蝕我們的家園。保護(hù)環(huán)境，刻不容緩。地坪漆專(zhuān)家涂特地坪也時(shí)刻在為環(huán)保做貢獻(xiàn)，在地坪材料的生產(chǎn)、研發(fā)中始終把健康環(huán)保作為第一考慮要素。水性環(huán)氧地坪正是環(huán)保的產(chǎn)品之一。
水性環(huán)氧地坪是當(dāng)今建筑涂料發(fā)展的一大趨勢(shì)。由水性環(huán)氧樹(shù)脂、水性環(huán)氧固化劑、功能顏填料、助劑、水等組成。對(duì)底材有極高的附著力，固化后的涂膜耐腐蝕性、耐化學(xué)性能優(yōu)異，涂膜收縮比小、硬度高、耐磨性好、電氣絕緣性能優(yōu)異。以水作為分散介質(zhì)，節(jié)約能源、無(wú)污染、符和環(huán)保要求。
在地坪工程中，水性環(huán)氧地坪因其完全水性系統(tǒng)，環(huán)保健康，易清潔刷洗，微耐酸堿、防霉、防菌性佳的特性，且環(huán)保、涂膜附著力高，涂膜固化后的少量水分可使涂膜具有微孔隙，可釋放混凝土內(nèi)部水汽的壓力，深受地坪施工團(tuán)隊(duì)和業(yè)主們的追捧。常用于各種常期潮濕的地面，各種廠房、倉(cāng)庫(kù)、一樓無(wú)防潮層的地面，地下停車(chē)場(chǎng)等潮氣較重的場(chǎng)合。
水性環(huán)氧地坪
水性環(huán)氧樹(shù)脂是指環(huán)氧樹(shù)脂以微粒或液滴的形式分散在以水為連續(xù)相的分散介質(zhì)中而配得的穩(wěn)定分散體系。固化效果是衡量水性體系產(chǎn)品的重要指標(biāo)。水性環(huán)氧樹(shù)脂體系的固化成膜機(jī)理水性環(huán)氧樹(shù)脂涂料是一種乳液涂料，其成膜機(jī)理與一般的聚合物乳液涂料如丙烯酸乳液的成膜有很大的區(qū)別，同時(shí)與溶劑型環(huán)氧樹(shù)脂涂料的成膜也不完全相同。
對(duì)于水性環(huán)氧樹(shù)脂涂料，其固化是否充分主要取決于以下兩個(gè)因素：一是環(huán)氧樹(shù)脂分散相粒子的粒徑，在保證水性環(huán)氧固化劑用量相同的情況下，環(huán)氧樹(shù)脂分散相粒子的粒徑較小時(shí)，粒子表面的固化劑濃度較為適中，表面固化速度較慢，固化劑分子有足夠的時(shí)間擴(kuò)散到整個(gè)環(huán)氧樹(shù)脂分散相粒子，使之固化完全，因而可以形成均勻、完全固化的涂膜；二是環(huán)氧固化劑與環(huán)氧樹(shù)脂的相容性，提高環(huán)氧固化劑與環(huán)氧樹(shù)脂的相容性，有利于水性環(huán)氧樹(shù)脂乳液分散后體系的穩(wěn)定性，并且兩者的相容性越好，環(huán)氧固化劑越容易向環(huán)氧樹(shù)脂微粒內(nèi)部擴(kuò)散，有利于固化反應(yīng)的進(jìn)行。
水性環(huán)氧地坪 運(yùn)用原理
雙組分反應(yīng)性涂料都有一個(gè)適用期的問(wèn)題。由于水性環(huán)氧樹(shù)脂體系與溶劑型環(huán)氧樹(shù)脂體系的固化成膜機(jī)理有所不同，因而適用期的判斷準(zhǔn)則也不完全相同。對(duì)溶劑型環(huán)氧樹(shù)脂體系，體系的粘度隨擱置時(shí)間的延長(zhǎng)而不斷增大，故該體系的適用期可用粘度隨時(shí)間的變化來(lái)表示，即從兩個(gè)組分混合至體系粘度增大到無(wú)法施工的時(shí)間。但對(duì)水性環(huán)氧樹(shù)脂體系，則不能用體系粘度隨時(shí)間的變化來(lái)判定，環(huán)氧樹(shù)脂乳液以及相應(yīng)配得的清漆都會(huì)顯示出觸變性和假塑性，屬于典型的水分散體系。水性環(huán)氧樹(shù)脂涂料的兩個(gè)組分混合后體系粘度變化比較復(fù)雜，有的體系的粘度隨擱置時(shí)間的延長(zhǎng)逐步增加，而有的體系粘度在兩個(gè)組分混合后迅速下降，并在較長(zhǎng)時(shí)間內(nèi)基本保持不變。
適用場(chǎng)所
沒(méi)有施工防水層的一樓或地下室地坪對(duì)施工時(shí)氣味有要求的場(chǎng)所，尤其適用于食品藥品行業(yè)。
功能特點(diǎn)
環(huán)保，以水作為溶劑，無(wú)刺激性氣味；漆膜可透水氣；無(wú)縫防塵； 防霉、防菌性能極佳。
水性環(huán)氧地坪 反應(yīng)原理
胺類(lèi)固化劑與環(huán)氧樹(shù)脂分散相粒子的表面接觸發(fā)生固化反應(yīng)，隨著固化反應(yīng)的進(jìn)行，環(huán)氧樹(shù)脂分散相的分子質(zhì)量和玻璃化溫度逐漸提高，使得固化劑分子向環(huán)氧樹(shù)脂分散相粒子內(nèi)部的擴(kuò)散速度逐漸變慢，這就意味著環(huán)氧樹(shù)脂分散相粒子內(nèi)部進(jìn)行的固化反應(yīng)較其表面的少，內(nèi)部交聯(lián)密度也較低。同時(shí)隨著固化反應(yīng)的進(jìn)行，環(huán)氧樹(shù)脂分散相粒子逐漸變硬，粒子之間也很難相互作用而凝結(jié)成膜。這樣地坪漆膜不是很致密，從而形成具有較多開(kāi)放的微孔的漆膜，形成透氣效果。

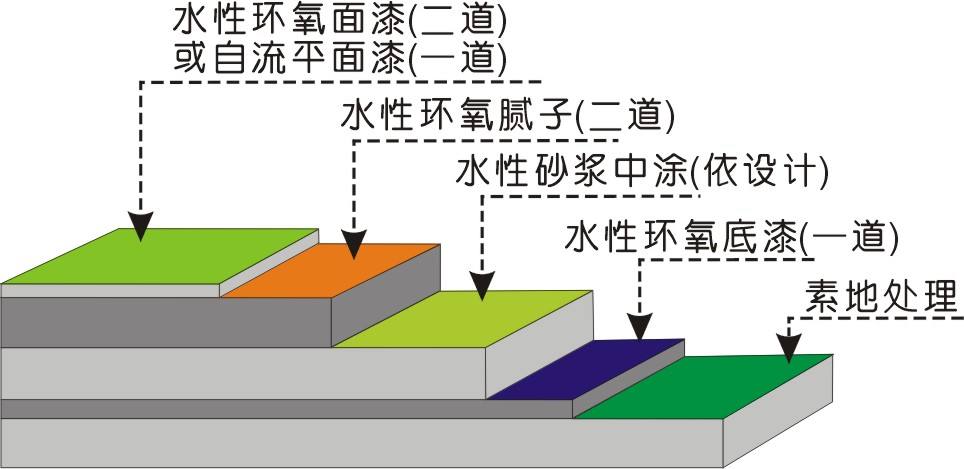

水性環(huán)氧地坪 施工工藝
1 施工準(zhǔn)備
（1）材料：水性環(huán)氧地坪 涂料底涂、中涂、面涂，石英砂，石英粉等相關(guān)材料。
（2）工具：基材打磨工具、吸塵器、批補(bǔ)刮刀、輥筒、小型攪拌器等。
（3）施工條件
a、將地面水泥砂漿剔鑿并清掃干凈，地面如有油脂類(lèi)雜質(zhì)，須用溶劑擦拭干凈；
b、原水泥地面要求堅(jiān)硬、平整、不起砂，地面如有空鼓、脫皮、起砂、裂痕等，必須按要求處理后方可施工。原地面如為水磨石、地板磚等光滑地面．須先鑿成 粗糙面；
c、只要不積水，或不明顯滲漏就可施工，施工時(shí)現(xiàn)場(chǎng)條件相對(duì)濕度應(yīng)低于85%，環(huán)境溫度在10℃以上。
2 施工步驟
（1）底涂：將混凝土基材處理完畢并清理干凈后就可進(jìn)行底涂（輥涂或刷涂），輥涂或刷涂應(yīng)均勻，厚薄一致，該底涂具有一定的透水氣功能，能增強(qiáng)基材強(qiáng)度并增加涂層對(duì)基材的附著力。
（2）中涂：在已配好的水性環(huán)氧涂料（中涂）中加入石英砂和石英粉配成水性環(huán)氧砂漿，用鏝刀將其均勻涂布，用于增加厚度及涂層抗壓強(qiáng)度；
（3）批補(bǔ)：中涂后用砂紙將地坪打磨，并用水性環(huán)氧涂料（中涂）與石英粉配成的膩?zhàn)右缹?shí)際需要施工數(shù)道，要求達(dá)到平整無(wú)孔洞，無(wú)批刀印及砂磨印為準(zhǔn)；
（4）面涂：用輥筒將水性環(huán)氧地坪涂料面涂輥二道，完工后要求整體地面光澤柔和、潔凈、顏色均一、無(wú)空鼓；
（5）養(yǎng)護(hù)：面層實(shí)干需要24小時(shí)，在這期間應(yīng)進(jìn)行封閉，以免影響表面潔凈光滑的效果。3天后方可上人，完工保養(yǎng)7天后方可正式投入使用（以25℃為準(zhǔn)，低溫時(shí)開(kāi)放時(shí)間需適度延長(zhǎng)）。
水性環(huán)氧地坪 產(chǎn)品優(yōu)勢(shì)
由于環(huán)氧樹(shù)脂是線型結(jié)構(gòu)的熱固性樹(shù)脂，所以施工前必須加入水性環(huán)氧固化劑，在室溫環(huán)境下發(fā)生化學(xué)交聯(lián)反應(yīng)，環(huán)氧樹(shù)脂固化后就改變了原來(lái)可溶可熔的性質(zhì)而變成不溶不熔的空間網(wǎng)狀結(jié)構(gòu)，顯示出優(yōu)異的性能。
水性環(huán)氧樹(shù)脂涂料除了具有溶劑型環(huán)氧樹(shù)脂涂料的諸多優(yōu)點(diǎn):
水性環(huán)氧樹(shù)脂涂料除了具有溶劑型環(huán)氧樹(shù)脂涂料的諸多優(yōu)點(diǎn):
一是適應(yīng)能力強(qiáng)，對(duì)眾多底材具有極高的附著力，固化后的涂膜耐腐蝕性和耐化學(xué)藥品性能優(yōu)異，并且涂膜收縮小、硬度高、耐磨性好、電氣絕緣性能優(yōu)異等；
二是環(huán)保性能好，還具有不含有機(jī)溶劑或揮發(fā)性有機(jī)化合物含量較低，不會(huì)造成空氣污染，因而滿足當(dāng)前環(huán)境保護(hù)的要求；
三是真正水性化，以水作為分散介質(zhì)，價(jià)格低廉、無(wú)氣味、不燃，儲(chǔ)存、運(yùn)輸和使用過(guò)程中的安全性也大為提高；
四是操作性佳，水性環(huán)氧樹(shù)脂涂料的施工操作性能好，施工工具可用水直接清洗，可在室溫和潮濕的環(huán)境中固化，有合理的固化時(shí)間，并保證有很高的交聯(lián)密度。這是通常的水性丙烯酸涂料和水性聚氨酯涂料所無(wú)法比擬的。
合理選擇環(huán)氧樹(shù)脂基材、固化劑以及各種改性劑和助劑，就可制備出性能各異的水性環(huán)氧樹(shù)脂涂料。水性環(huán)氧樹(shù)脂涂料的諸多性能特點(diǎn)決定了其與溶劑型或無(wú)溶劑型環(huán)氧樹(shù)脂涂料相比具有更為廣泛的應(yīng)用前景。
中國(guó)環(huán)氧樹(shù)脂行業(yè)協(xié)會(huì)專(zhuān)家介紹說(shuō)，目前水性環(huán)氧樹(shù)脂涂料的應(yīng)用主要包括下面幾個(gè)方面：
中國(guó)環(huán)氧樹(shù)脂行業(yè)協(xié)會(huì)專(zhuān)家介紹說(shuō)，目前水性環(huán)氧樹(shù)脂涂料的應(yīng)用主要包括下面幾個(gè)方面：
一勝于地坪涂裝，可作為高性能環(huán)境適應(yīng)型地坪涂料替代溶劑型環(huán)氧樹(shù)脂涂料，也可作為聚合物成分摻入水泥砂漿制成高性能聚合物砂漿地坪材料；
二是木質(zhì)地板涂料，可配成清漆用于木質(zhì)地板，替代目前市場(chǎng)上廣泛使用的溶劑型聚氨酯水晶地板漆，配成色漆可替代溶劑型環(huán)氧樹(shù)脂和聚氨酯磁漆，用于廚房、家具和機(jī)械設(shè)備等；
三是建筑工程抗?jié)B，借助水性環(huán)氧樹(shù)脂涂料優(yōu)良的機(jī)械性能和與水泥良好的配伍性，制備高強(qiáng)混凝土，其中水性環(huán)氧樹(shù)脂涂料作為輔助成分加到混凝土或水泥砂漿中，并可提高混凝土的抗?jié)B性；
四是建筑粘接防水，利用環(huán)氧樹(shù)脂對(duì)水泥材料和眾多有機(jī)材料良好的粘接性能以及環(huán)氧樹(shù)脂本身優(yōu)異的機(jī)械性能和耐化學(xué)藥品性能作為混凝土粘接劑和防水堵漏材料；
五是防腐處理和其它用途，利用環(huán)氧樹(shù)脂優(yōu)異的耐腐蝕性作為防腐蝕涂料用作鋼鐵和船舶的防腐底漆，與其它通用乳液如聚丙烯酸乳液、水性聚氨酯配合使用起協(xié)同效應(yīng)得到具有不同性能的涂層。
五是防腐處理和其它用途，利用環(huán)氧樹(shù)脂優(yōu)異的耐腐蝕性作為防腐蝕涂料用作鋼鐵和船舶的防腐底漆，與其它通用乳液如聚丙烯酸乳液、水性聚氨酯配合使用起協(xié)同效應(yīng)得到具有不同性能的涂層。
室溫固化的水性環(huán)氧樹(shù)脂涂料體系一般分為四類(lèi)：
Ⅰ型水性環(huán)氧樹(shù)脂體系，由低分子量的液體環(huán)氧樹(shù)脂(環(huán)氧當(dāng)量在190左右)和水性環(huán)氧固化劑組成，這類(lèi)體系中的環(huán)氧樹(shù)脂一般預(yù)先不乳化，而由水性環(huán)氧固化劑在使用前混合乳化，因而這類(lèi)固化劑必須既是交聯(lián)劑又是乳化劑，它能夠很好地分散或溶解在水中，從而對(duì)低分子量的液體環(huán)氧樹(shù)脂具有良好的乳化作用，可配成零VOC涂料，涂膜硬度增長(zhǎng)較快；
Ⅱ型水性環(huán)氧樹(shù)脂體系，由高分子量的固體環(huán)氧樹(shù)脂乳液和水性環(huán)氧固化劑組成，由于高分子量環(huán)氧樹(shù)脂的反應(yīng)活性較低分子量環(huán)氧樹(shù)脂小，因此Ⅱ型水性環(huán)氧樹(shù)脂體系的適用期較Ⅰ型長(zhǎng)、表干時(shí)間較Ⅰ型短；
Ⅲ型水性環(huán)氧樹(shù)脂體系，由低分子量的液體環(huán)氧樹(shù)脂乳液和水性環(huán)氧固化劑組成，新型反應(yīng)性環(huán)氧樹(shù)脂乳化劑既含有表面活性作用的鏈段(親水鏈段)、又含有環(huán)氧樹(shù)脂鏈段(親油鏈段)，大大改善了乳化劑與環(huán)氧樹(shù)脂的相容性，可配制分散相平均粒徑為約1～2μm的低分子量液體環(huán)氧樹(shù)脂乳液，同時(shí)對(duì)涂膜有一定的增韌作用；
Ⅳ型水性環(huán)氧樹(shù)脂體系，由水性環(huán)氧樹(shù)脂乳液和聚氨酯改性環(huán)氧固化劑組成，用適量的聚氨酯改性環(huán)氧樹(shù)脂制得綜合性能良好的聚氨酯改性環(huán)氧固化劑，用它來(lái)固化水性環(huán)氧樹(shù)脂乳液以改善水性環(huán)氧樹(shù)脂涂料的性能。
水性環(huán)氧地坪產(chǎn)品形態(tài)
樹(shù)脂通過(guò)不同的水性化途徑可形成三種水分散形態(tài)：①水溶性；②膠束分散型；③乳液。
環(huán)氧樹(shù)脂自身為熱塑性的線型結(jié)構(gòu)，受熱后固態(tài)變?yōu)橐簯B(tài)，高粘度變?yōu)榈驼扯?，只有與固化劑配合使用才具有實(shí)用價(jià)值 （純正的單組分水性環(huán)氧體系也需加入潛伏型固化劑）。因此水性環(huán)氧體系應(yīng)包含水性環(huán)氧樹(shù)脂和水性環(huán)氧固化劑，同樣，它們分別通過(guò)不同的水性化途徑可形成三種水分散形態(tài)。
因此水性環(huán)氧體系具有更多的選擇組合（理論上具有9種的形態(tài)組合），但也增加了選擇難度。同時(shí)在實(shí)際應(yīng)用過(guò)程，通過(guò)加入大量的顏填料、助劑等，提高水性環(huán)氧體系應(yīng)用性能同時(shí)也掩蓋了水性環(huán)氧體系的不足甚至嚴(yán)重缺陷，這將增大更多的不確定因素和復(fù)雜性。
棄繁從簡(jiǎn)，分別關(guān)注水性環(huán)氧樹(shù)脂形態(tài)和水性環(huán)氧固化劑形態(tài)的同時(shí)，通過(guò)掌控水性環(huán)氧的本質(zhì)和水性環(huán)氧的評(píng)定達(dá)到更快、更好的選擇水性環(huán)氧體系，為您的萬(wàn)丈高樓打牢根基！
水性環(huán)氧地坪產(chǎn)品本質(zhì)
不管選擇何種形態(tài)的水性環(huán)氧樹(shù)脂和水性環(huán)氧固化劑，最終具有實(shí)際應(yīng)用價(jià)值的水性環(huán)氧體系是一種分散多相結(jié)構(gòu)，由水性環(huán)氧樹(shù)脂、水性環(huán)氧固化劑、水等多相組成，其成膜機(jī)理不同于一般的聚合物乳液如丙烯酸乳液的成膜（凝結(jié)成膜，物理過(guò)程），同時(shí)與溶劑型環(huán)氧的成膜也不完全相同，在溶劑型環(huán)氧體系中，環(huán)氧樹(shù)脂和固化劑均以分子形式溶解在有機(jī)溶劑中，形成的體系是均相的，固化反應(yīng)在分子之間進(jìn)行，因而固化反應(yīng)進(jìn)行得比較完全，所形成的固化物也是均相的。
水性環(huán)氧為多相體系，環(huán)氧樹(shù)脂和固化劑以分散相形式分散在水相中，交聯(lián)固化過(guò)程是在水分蒸發(fā)的過(guò)程中微粒之間的相互滲透內(nèi)部擴(kuò)散交聯(lián)反應(yīng)過(guò)程，因此水性環(huán)氧的固化程度取決于以下四個(gè)因素：
a)相容性：水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑的相容性越好，越有利于固化劑微粒與環(huán)氧樹(shù)脂微粒相互內(nèi)部擴(kuò)散，有利于固化反應(yīng)的進(jìn)行；
b)粒徑：粒徑較小時(shí)，水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑分散相粒子能夠較充分地相互滲透到內(nèi)核從而達(dá)到較完全的固化程度；
c)親水親油平衡值：水性環(huán)氧樹(shù)脂與水性環(huán)氧固化劑的親水親油平衡值接近，在水相中達(dá)到一致的共存 穩(wěn)定狀態(tài)，如果差異較大，親水性較強(qiáng)的組分會(huì)逐漸聚集于水相中，從而導(dǎo)致樹(shù)脂相和固化劑相分離；
d)分散均勻程度：在多相分離的狀態(tài)下，只有通過(guò)一定的機(jī)械攪拌作用， 才能將樹(shù)脂相和固化劑相均勻分布于水相中； （環(huán)氧在應(yīng)用中攪拌混合均勻非常重要）（有些朋友在使用油性環(huán)氧過(guò)程中認(rèn)為只要簡(jiǎn)單攪拌甚至不攪拌也能 成膜，其實(shí)這存在很大的誤區(qū)，因?yàn)樗褂玫挠托原h(huán)氧是由固體環(huán)氧溶解而成如75%的E－20，即使不加固化劑，溶劑揮發(fā)后可形成很硬的干膜狀態(tài)，但這種干膜是未經(jīng)固化劑交聯(lián)固化的，受熱后變成液態(tài)，干膜毫無(wú)性能可言）。
水性環(huán)氧地坪適用范圍
1.各種常期潮濕的地面，所用行業(yè)不限，如地下室、車(chē)庫(kù)等
2.各種廠房、倉(cāng)庫(kù)、一樓無(wú)防潮層的地面
3.地下停車(chē)場(chǎng)等潮氣較重的場(chǎng)合
水性環(huán)氧地坪產(chǎn)品特性
1.完全水性系統(tǒng)，環(huán)保健康，易清潔刷洗，微耐酸堿、防霉、防菌性佳
2.微透氣結(jié)構(gòu)、耐地下水汽，施工容易、無(wú)縫防塵
3.涂層堅(jiān)硬、耐磨、適合中等載荷
4.特別增加水性罩光漆，加強(qiáng)表面硬度，遮蓋力佳
5.光澤柔和、美觀亮麗
水性環(huán)氧地坪施工工藝
1.對(duì)所施工地面進(jìn)行全面打磨、修補(bǔ)、除塵
2.將底涂材料用滾筒滾涂或鏝刀刮涂
3.將調(diào)好的中涂材料批涂于底涂之上，待中涂層固化，打磨、除塵
4.批涂水性環(huán)氧膩?zhàn)?/div>
5.滾涂面漆共二次
水性環(huán)氧地坪 優(yōu)點(diǎn)：
環(huán)保、涂膜附著力高、耐腐蝕性和耐化學(xué)藥品性能優(yōu)異、硬度高、耐磨性好；涂膜固化后的少量水分可使涂膜具有微孔隙 , 可釋放混凝土內(nèi)部水汽的壓力；可在室溫和潮濕的環(huán)境中使用。
養(yǎng)護(hù)：
地坪施工完畢后需養(yǎng)護(hù)3-7天后方可投入使用，在養(yǎng)護(hù)期間，應(yīng)避免水或其它溶液浸潤(rùn)表面； 避免鋼輪等硬質(zhì)材料刮擦； 光亮的地坪涂層可定期打蠟保養(yǎng)，防靜電地坪應(yīng)采作導(dǎo)靜電蠟； 日常清潔可用濕抹布擦試或中性清潔劑清洗。
處理方式
一、通常地坪涂裝時(shí)對(duì)混泥土伸縮的處理方式有以下幾種，各有其優(yōu)點(diǎn)：
1.在地坪涂裝時(shí)，用環(huán)氧樹(shù)脂砂漿類(lèi)剛性物質(zhì)將伸縮縫進(jìn)行填充，然后按地坪整體涂裝的工藝進(jìn)行，涂裝完畢后開(kāi)裂發(fā)生前，地坪涂層上看不到伸縮縫。
水性環(huán)氧樹(shù)脂的應(yīng)用環(huán)氧樹(shù)脂水性化是指將環(huán)氧樹(shù)脂以微粒、液滴或膠體形式分散在水中而配得穩(wěn)定的分散體系。國(guó)外自20世紀(jì)50年代就開(kāi)始了環(huán)氧樹(shù)脂的水性化研究，其中將環(huán)氧樹(shù)脂制成乳液是最常用的研究途徑。水性環(huán)氧樹(shù)脂配合固化劑最為廣泛的用途是用作涂料。
目前水性環(huán)氧樹(shù)脂的應(yīng)用主要包括以下幾個(gè)方面：
（1）混凝土封閉底漆水性環(huán)氧樹(shù)脂涂料可在濕的或新澆注的混凝土表面施工，對(duì)混凝土表面有良好的附著力，可以封閉混凝土毛細(xì)管的水汽，并可防止泛堿，適合作為混凝土封閉底漆。在封閉底漆上面可施工溶劑型或水性環(huán)氧地坪涂料。
（2）工業(yè)地坪涂料工業(yè)地坪涂裝方面是水性環(huán)氧樹(shù)脂涂料的重要用途。水性環(huán)氧氣味小，涂層表面易于清洗，特別適用于醫(yī)院、食品廠、超市、乳品廠和化妝品廠等需要保持高度清潔的場(chǎng)所。如需二次裝修，不影響重涂性，新老涂層仍保持良好的粘附性。
（3） 木器漆采用的水性環(huán)氧樹(shù)脂涂料為雙組分體系，涂膜固化后具有較高的硬度和良好的抗刮傷性，配成清漆可用于木質(zhì)地板，替代目前市場(chǎng)上廣泛使用的溶劑型聚氨酯水晶地板漆和聚酯家具漆，配成色漆可替代溶劑型環(huán)氧樹(shù)脂和聚氨酯磁漆，用于廚房、家具和機(jī)械設(shè)備等。
（4）防腐涂料水性環(huán)氧樹(shù)脂防腐涂料現(xiàn)已商品化的有水性環(huán)氧鐵紅防銹漆、水性環(huán)氧磷酸鋅防銹漆、水性環(huán)氧富鋅底漆和水性環(huán)氧云母防銹漆，水性環(huán)氧防銹漆性能較市場(chǎng)上常見(jiàn)的苯丙、乙丙水乳型防銹漆和水性環(huán)氧酯防銹漆性能有很大提高，在國(guó)外是發(fā)展最快的水性涂料。經(jīng)過(guò)較長(zhǎng)時(shí)間的發(fā)展，水性環(huán)氧防腐蝕涂料已經(jīng)應(yīng)用到溶劑型環(huán)氧防腐蝕涂料所涉及的領(lǐng)域，國(guó)外甚至已將水性環(huán)氧防腐涂料列入重防腐涂料的范疇。
（5）防水材料和防滲堵漏材料水性環(huán)氧樹(shù)脂涂料與水泥、沙子配合使用可用作防水材料，環(huán)氧的交聯(lián)網(wǎng)絡(luò)和水泥的水合固化使得該防水材料具有良好的防滲堵漏效果。可用于屋頂?shù)孛娴牧芽p修補(bǔ)，數(shù)小時(shí)后就可不漏水。
（6）水泥砂漿修補(bǔ)材料環(huán)氧乳液水泥砂漿修補(bǔ)材料是一種聚合物水泥砂漿，與水泥、沙子等多種材料有良好的配伍性和粘結(jié)性、自身機(jī)械強(qiáng)度高、耐久性好、施工方便，并具有可在潮濕和帶水環(huán)境下粘結(jié)修補(bǔ)的優(yōu)點(diǎn)。在大壩、水閘等水利工程和道路橋梁修補(bǔ)中應(yīng)用較多，增強(qiáng)和防滲效果良好。
（7）膠粘劑水性環(huán)氧樹(shù)脂涂料的混合比要求不是特別嚴(yán)格，一般在環(huán)氧基與胺氫比例為0.7：1～1.3：1范圍內(nèi)均可固化，不需嚴(yán)格計(jì)量混配。作為膠粘劑，水性環(huán)氧樹(shù)脂可應(yīng)用在新老混凝土的粘結(jié)、水泥預(yù)制品的修補(bǔ)和紙塑復(fù)膜用膠粘劑等。
（8）玻璃纖維浸潤(rùn)劑環(huán)氧樹(shù)脂分子中的極性羥基和醚鍵對(duì)玻璃纖維表面有很強(qiáng)的粘附性，對(duì)玻璃纖維有良好的保護(hù)功能和集束性。并且環(huán)氧樹(shù)脂作為成膜劑與其他組分配合，有利于浸潤(rùn)劑的穩(wěn)定儲(chǔ)存。國(guó)外水性環(huán)氧樹(shù)脂乳液在玻纖浸潤(rùn)劑中的應(yīng)用已比較成熟。
（9）鋁箔用防腐底漆鋁箔在使用過(guò)程中容易遭受侵蝕，遇堿產(chǎn)生 "白粉"或被氧化而銹蝕，不但縮短鋁箔的使用壽命，還造成環(huán)境污染?？照{(diào)親水鋁箔上的防腐涂層通常采用水性環(huán)氧涂料，采用烘烤方式，要求1－2μm的防腐干膜涂層有良好附著力，且能夠耐強(qiáng)堿。上海綠嘉的水性環(huán)氧涂料可比較成功地應(yīng)用在這個(gè)領(lǐng)域。
（10）核設(shè)施用涂料水性環(huán)氧樹(shù)脂涂料以水作為分散介質(zhì)，不含揮發(fā)性有機(jī)溶劑或含量很低，不燃，儲(chǔ)存、運(yùn)輸和使用過(guò)程中的安全性很高，而且固化后形成的涂膜很容易去除放射性污染，而且水性環(huán)氧良好的復(fù)涂性可以方便核電站的多次裝修。國(guó)外很多國(guó)家已批準(zhǔn)水性環(huán)氧樹(shù)脂涂料用于核電站內(nèi)部。
環(huán)氧地坪,透水地坪,塑膠跑道地坪,耐磨地坪,硅PU球場(chǎng),彩色瀝青地坪,殼麗地坪
立即咨詢：水性環(huán)氧地坪
友情鏈接
-
版權(quán)所有 ? 殼麗地坪工程有限公司
總公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
全國(guó)工程熱線：4006-320-930 電話：15252089548 孫經(jīng)理
