環(huán)氧地坪漆起皮原因及處理方法
環(huán)氧地坪漆涂裝前表面處理不佳
，被涂物表面上有油污、蠟
，水汽
、灰塵和化學(xué)藥品等?div id="jfovm50" class="index-wrap">；? 表面預(yù)處理后至涂漆旅工的間隔時(shí)間過(guò)長(zhǎng)涂裝前被涂物表面應(yīng)處理清潔
，并應(yīng)立即涂裝施 工。 底漆選擇不當(dāng)
。如底漆的硬度過(guò)大。涂膜表面太平滑都會(huì)使面漆和底漆間失去應(yīng)有的黏 附力應(yīng)選用附著力和潤(rùn)濕性好的底漆
。
1
、被涂物表面太光滑
被涂物表面應(yīng)打磨或經(jīng)化學(xué)處理
。舊漆面應(yīng)重新打磨處理
。

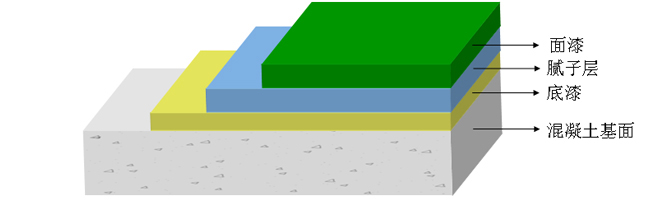

2、環(huán)氧地坪漆配套不適當(dāng)
通過(guò)試驗(yàn)選擇配套性良好的涂料品種及改用“濕碰濕”工藝或增加中間涂層
。在底漆未干透之前就罩面漆或清漆漆膜易發(fā)生開(kāi)裂或脫落
，一般應(yīng)在底漆完全干透后再罩面漆
。在潮濕或霉染的物面上涂裝使漆與底材附著不良 磚石
、水泥等物面應(yīng)充分干燥和除去霉染物后再涂裝施工涂膜太厚，由于表層已干透而底層干得慢或未干透 在干燥過(guò)程中由于面漆收縮過(guò)甚而引起開(kāi)裂脫落施工中應(yīng)注意每道漆的漆膜不宜太厚
一、施工人員的過(guò)失或者是施工人員的經(jīng)驗(yàn)不足
1
、涂裝前地表的處理不是很好
，被涂物表面上有油污、蠟
、水汽
、灰塵和化學(xué)藥品等，或表面預(yù)處理后至涂漆施工的間隔時(shí)間過(guò)長(zhǎng)
。
2
、被涂物表面的光滑過(guò)度，而沒(méi)有進(jìn)行針對(duì)性處理或沒(méi)有選擇針對(duì)性底涂材料
。 在底漆未干透之前就罩面漆或清漆，涂膜易發(fā)生開(kāi)裂或脫落
3
、涂膜太厚
，由于表層已干透，而底層干得慢或未干透
，在干燥過(guò)程中由于面漆收縮過(guò)甚 而引起開(kāi)裂脫落
；
4、施工環(huán)境溫度高
，涂裝距離(噴涂)大稀釋劑揮發(fā)快致使地坪漆漆膜未流平
，就使 漆膜出現(xiàn)起皺橘皮現(xiàn)象。為了加快涂膜干燥
，干劑加入量太大，也會(huì)造成環(huán)氧地坪漆涂膜起皺
。5
、在高溫下避免施工，或加強(qiáng)通風(fēng)
，降低施工環(huán)境溫度
，調(diào)整噴漆距離，適當(dāng)加入慢干 溶劑
，減少干劑用量
，是避免和克服地坪漆涂膜起皺的方法。
6
、底漆表干未完全干硬，或固化劑含量不足
，地坪漆漆膜交聯(lián)不充分就涂裝面漆或多涂
，即發(fā)生起皺咬底現(xiàn)象
。使用聚合物含量高的硝基漆或水性漆作底漆，由于PVC含量低
，也造成復(fù)面漆咬底
。如面漆使用大量慢干的酮類等強(qiáng)溶劑，也容易使環(huán)氧地坪漆產(chǎn)生咬底現(xiàn)象
。 要防止咬底
，基料與固化劑的混合比例要嚴(yán)格控制
，保證環(huán)氧地坪漆涂膜充分交聯(lián)
。復(fù)漆時(shí)間也要嚴(yán)格控制，要使底漆交聯(lián)干固后
，才復(fù)涂面漆
。要適當(dāng)提高底漆中的顏料體積比， 并選用片狀填料加強(qiáng)底漆的密實(shí)性
，防止面漆溶劑過(guò)度滲透使地坪漆涂膜溶脹而產(chǎn)生咬底
。
、
產(chǎn)品質(zhì)量因素 底漆附著力不足。
底漆選擇不當(dāng) 在潮濕或霉染的物面上涂裝，沒(méi)有針對(duì)性的產(chǎn)品和措施
。用單一品種底涂使用在所有類型的地面
。 綜上所述，環(huán)氧地坪起皮的問(wèn)題只要針對(duì)性的采取措施不難解決
，而且也被國(guó)內(nèi)眾多工程案 例所證實(shí)
。據(jù)我們了解目前市場(chǎng)上環(huán)氧地坪施工失敗導(dǎo)致很快起皮最可能的原因是：
1、底漆附著力不夠
；
2
、地面含水率超過(guò)8%,而沒(méi)有針對(duì)性措施。
3
、各區(qū)域含水率不均勻。導(dǎo)致部分潮濕區(qū)域起皮
。
4
、底漆沒(méi)有防潮功能。我們根據(jù)每個(gè)區(qū)域的特點(diǎn)進(jìn)行有針對(duì)性的調(diào)整固化劑的配比率或選擇不同的固化劑
，以更好的適用于各種地面
。在施工前
，我們將排專業(yè)人員現(xiàn)場(chǎng)測(cè)試地面濕度
，以確定是否適用
。成熟的工藝流程可以將環(huán)氧地坪做成03mm以上任意厚度
，不會(huì)因?yàn)榈仄浩岬暮穸冗^(guò) 厚而造成環(huán)氧地坪的起皮現(xiàn)象
。
總結(jié)環(huán)氧地坪漆起皮的原因
1環(huán)氧樹(shù)脂材料品質(zhì)差，將導(dǎo)致地面不耐用
、脫皮
、脫層、變色
、破裂等
；
2未能嚴(yán)格按標(biāo)準(zhǔn)施工，偷工減料
，將導(dǎo)致地面不耐用
、脫皮
、脫層
、破裂等；
3地面未做防潮層
，將導(dǎo)致環(huán)氧地坪鼓泡
、脫層等
4地面未清理干凈，將導(dǎo)致環(huán)氧地坪脫層
、脫皮等
5環(huán)氧材料用量太少
，將導(dǎo)致地面露底
6地面收縮縫未補(bǔ)好，將導(dǎo)致地面裂縫
7環(huán)氧地坪在太陽(yáng)的照射下
，將導(dǎo)致退色
；
8惡劣的天氣或環(huán)境下施工
，也將導(dǎo)致質(zhì)量問(wèn)題
。
環(huán)氧地坪施工注意事項(xiàng)
1,地坪漆施工人員在進(jìn)行施工之前，首先需要認(rèn)真去了解施工工藝和客戶的要求
，嚴(yán)格按 照條例文書(shū)進(jìn)行施工
，并且要經(jīng)過(guò)地坪漆專家的指導(dǎo)和把關(guān)。
2,涂裝環(huán)氧地坪所采用的涂料必須是同一家廠家同一批號(hào)的合格產(chǎn)品
。不允許有不同品牌 和不同生產(chǎn)廠家的產(chǎn)品參入使用
。
3,需要涂裝的地面和防滑坡道是被確認(rèn)涂裝的，而且施工之前基面的打磨
，吸塵需要處理
， 保持地面的整潔度、平整度等技術(shù)指標(biāo)的合格
。
4,施工人員還要根據(jù)當(dāng)?shù)氐沫h(huán)境條件和溫度
，一般低于零下五度是不能施工的，溫度過(guò)高 也不能施工
，對(duì)于地下一層和含水量高的地方需要進(jìn)行特殊的處理以達(dá)到施工指標(biāo)
。
5,涂裝之前施工人員需要堅(jiān)持一下環(huán)氧地坪漆涂料的批號(hào)、廠家
、型號(hào)和色號(hào)等
；在進(jìn)行涂料配比時(shí)必須嚴(yán)格按照配比數(shù)；還要注意雙分組地坪漆涂料的施工以及混合使用的時(shí)間 (一般是半個(gè)小時(shí)之內(nèi)),固化劑的類型和稀釋劑的使用方法
。專業(yè)的地坪漆施工人員都會(huì) 隨著環(huán)境溫度和地面濕度的改變隨時(shí)調(diào)節(jié)環(huán)氧地坪漆涂料的粘度
，這就避免了流掛和干噴的 現(xiàn)象。
6,地坪漆涂料產(chǎn)品說(shuō)明書(shū)會(huì)詳述環(huán)氧防腐地坪重涂的時(shí)間間隔
，施工人員必須遵守。
7,特別需要提的是雙組份地坪漆涂料每次調(diào)配的數(shù)量是和環(huán)氧地坪漆涂料的混合使用時(shí)間 和施工人力相適應(yīng)
?div id="m50uktp" class="box-center"> ；旌媳壤獪?zhǔn)確。
殼麗地坪工程有限公司
※?傳真： ※?手機(jī)：15252089548 ※?QQ：22052099 ※?郵箱：22052099@qq.com
※?地址： 浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
※?徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
|  |
環(huán)氧地坪,透水地坪,塑膠跑道地坪,耐磨地坪,硅PU球場(chǎng),彩色瀝青地坪,殼麗地坪
